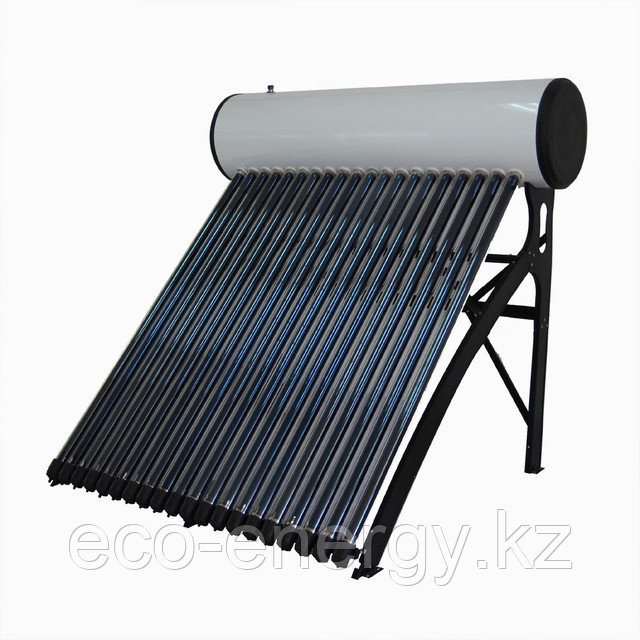

Солнечные водонагреватели пассивные (летние)
Нагреватели пассивного типа функционируют за счёт естественной циркуляции, которая возникает при разности плотностей горячей и холодной воды. Водонагреватели данного типа предназначены для использования при температуре окружающей среды выше 0 ºC (т.е. весной, летом и осенью). На зимний период производится слив воды из системы и демонтаж вакуумных трубок.
Достоинства:
- срок службы 15-20 лет,
- не требует строгого размещения (возможна установка в поле или в лесу),
- не требует для работы электроэнергии и водопровода,
- при попадании прямых солнечных лучей способен нагреть 100 л воды до 50-80 град. С в течение 2-3 часов,
- минимум обслуживания,
- аккумулирование тепла 48-72 часа,
- работает даже в пасмурную погоду,
- пригоден для сезонного использования
Особенности:
- модульная конструкция, не загружает вид строения,
- полная автоматика и интеллектуальный контроль,
- идеальна для круглогодичного использования,
- подходит для всех типов климата и единственная рекомендованная система для районов с низкими температурами (до -50 град. С) и низкой солнечной активностью,
- возможно использование как основного или дополнительного источника энергии для отопления,
- большое количество схем подключения.
Солнечный водонагреватель для отопления и горячего водоснабжения
При расчете учитывается экономия расхода электроэнергии электрокотла и водонагревательного ТЭНа (ГВС) в дневное время, когда действует дневной тариф оплаты электроэнергии.
Для коттеджей S=121-151 м² с количеством жильцов 4 человека
с двумя коллекторами и с расходом полученного тепла от солнечной энергии на отопление 50% и на ГВС 50% тепла
экономия электроэнергии в среднем составит 5,4 КВт/день,
т.е. 1992 тенге в месяц (по дневному тарифу 12,30 тенге/Квт) в период с декабря по февраль.
С учетом всего отопительного периода с октября по апрель экономия составит 8,16 КВт/день, т.е. в среднем 3011 тенге в месяц.
Для коттеджей 181-203 м² с тремя коллекторами
экономия электроэнергии составит 8,1 КВт/день, т.е. 2989 тенге в месяц.
С учетом всего отопительного периода с октября по апрель экономия составит 12,24 КВт/день, т.е. в среднем 4516 тенге в месяц.
Расчет эффективности сплит-систем (солнечных водонагревателей)
Эффективность одного солнечного коллектора SP30 cоставляет:
Периоды | Эффективность, Вт/кв.м./день | Макс.выдаваемая мощность одного 30-трубочного коллектора, Вт/день |
Декабрь, январь, февраль (наименьшая солнечная активность) | 200-250 | 2680 |
Март, ноябрь | 300-400 | 4200 |
Апрель, май, сентябрь, октябрь | 400-500 | 5360 |
Июнь, июль | 870-960 | 10300 |
Технические характеристики солнечного водонагревателя.
№ | Наименование | Объем бака | Кол-во вакуумных трубок | Эффективная площадь | Примечание |
I. Солнечный водонагреватель летнего исполнения. | |||||
1 | JW47-16 | 100 | 16 | 0.84 m2 | Использование только при плюсовых температурах |
2 | JW58-24 | 200 | 24 | 1.94 m2 | Использование только при плюсовых температурах |
3 | JW58-36 | 300 | 36 | 2.91 m2 | Использование только при плюсовых температурах |
4 | HP58-12 | 100 | 12 | 0.97 m2 | Использование только при плюсовых температурах. Комплектуется с электронагревателем и электронным контроллером |
II. Солнечный водонагреватель всесезонного исполнения. | |||||
1 | SP-15-100 | 100 | 15 | 1.21 m2 | Комплектуется с циркуляционным насосом, блок автоматики.
Может применяться для вспомогательного отопления зданий.
|
2 | SP-20-100 | 100 | 20 | 1.62 m2 | |
3 | SP-20-150 | 150 | 20 | 1.62 m2 | |
4 | SP-24-150 | 150 | 24 | 1.94 m2 | |
5 | SP-30-200 | 200 | 24 | 1.94 m2 | |
6 | SP-60-500 | 500 | 60 | 4.85 m2 |
I. Солнечный водонагреватель летнего исполнения
II. Солнечный водонагреватель всесезонного исполнения.
КАЧЕСТВО И ПРОТИВОУДАРНОСТЬ ВАКУУМНЫХ ТРУБОК
«Вакуумные тепловые трубки солнечного коллектора выдерживают падение стального шарика, весом 200гр.»
