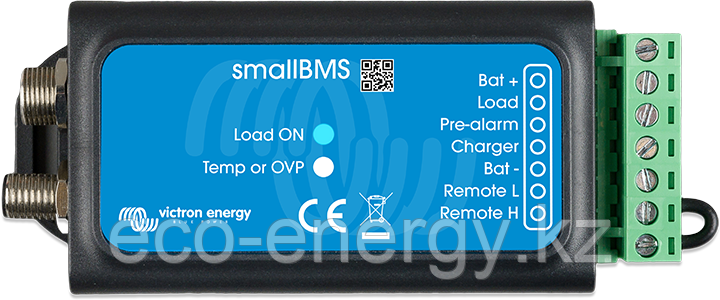

LYNX И DC Victron Energy Lynx smallBMS

smallBMS с предварительным сигналом тревоги — это комплексная система управления батареями (BMS) для интеллектуальных литиевых
батарей Victron Energy. Эти батареи представляют собой литий-железо-фосфатные (LiFePO4) батареи и доступны в 12,8 В или 25,6 В различной емкости. Их можно подключать последовательно, параллельно и последовательно/параллельно, так что аккумуляторная батарея может быть создана для напряжений системы 12 В, 24 В или 48 В. Максимальное количество батарей в одной системе составляет 20, что приводит к максимальному хранению энергии 84 кВт·ч в системе 12 В и до 102 кВт·ч в системе 24 В1) и 48 В1).
SmallBMS — это простая и недорогая альтернатива VE.Bus BMS, но не имеет интерфейса VE.Bus и поэтому не подходит для использования с инверторами/зарядными устройствами VE.Bus MultiPlus и Quattro.

Особенности

• Выход отключения нагрузки: может использоваться для управления входом удаленного включения/выключения BatteryProtect,
Инверторов, DC-DC-преобразователей или других нагрузок, которые имеют функцию порта удаленного включения/выключения. Благодаря своему максимальному выходному току 1 А, он может даже управлять реле высокого тока или контактором. Обратите внимание, что может потребоваться неинвертирующий или инвертирующий кабель включения/выключения, пожалуйста, ознакомьтесь с руководством.
• Выход предварительной сигнализации: выход предварительной сигнализации может использоваться для выдачи визуального или звукового предупреждения, когда напряжение батареи низкое, и отключится с минимальной задержкой в ​​30 секунд до отключения выхода
отключения нагрузки из-за пониженного напряжения ячейки.

• Выход отключения заряда: может использоваться для управления портом удаленного включения/выключения зарядного устройства, такого как Smart Charger IP43, реле Cyrix-Li-Charge, аккумуляторный комбайнер Cyrix-Li-ct или BatteryProtect. Выход обычно высокий и становится свободно плавающим в случае неизбежного низкого напряжения ячейки или высокой/низкой температуры. Обратите внимание, что выход отключения заряда не подходит для питания индуктивной нагрузки,
такой как катушка реле.

• Удаленный терминал включения/выключения: как выход отключения нагрузки, так и выход отключения заряда могут управляться дистанционно
через удаленный терминал включения/выключения. В выключенном состоянии оба выхода будут свободно плавающими, так что нагрузки и
зарядные устройства будут выключены.

• Светодиодные индикаторы: smallBMS имеет два светодиодных индикатора, синий светодиод, указывающий, что выход отключения нагрузки все еще высокий, а напряжение ячейки выше порогового значения, установленного в батарее, и красный светодиод, указывающий, что выход отключения заряда низкий из-за высокой/низкой температуры ячейки или высокого напряжения ячейки.
