Водонагреватель для солнечных систем KBD-B 200 л

Вертикальные емкостные водонагреватели KBD-B предназначены для приготовления горячей воды в сочетании с системой солнечных коллекторов, тепловыми насосами, водогрейными котлами или системами централизованного теплоснабжения.

Принцип работы

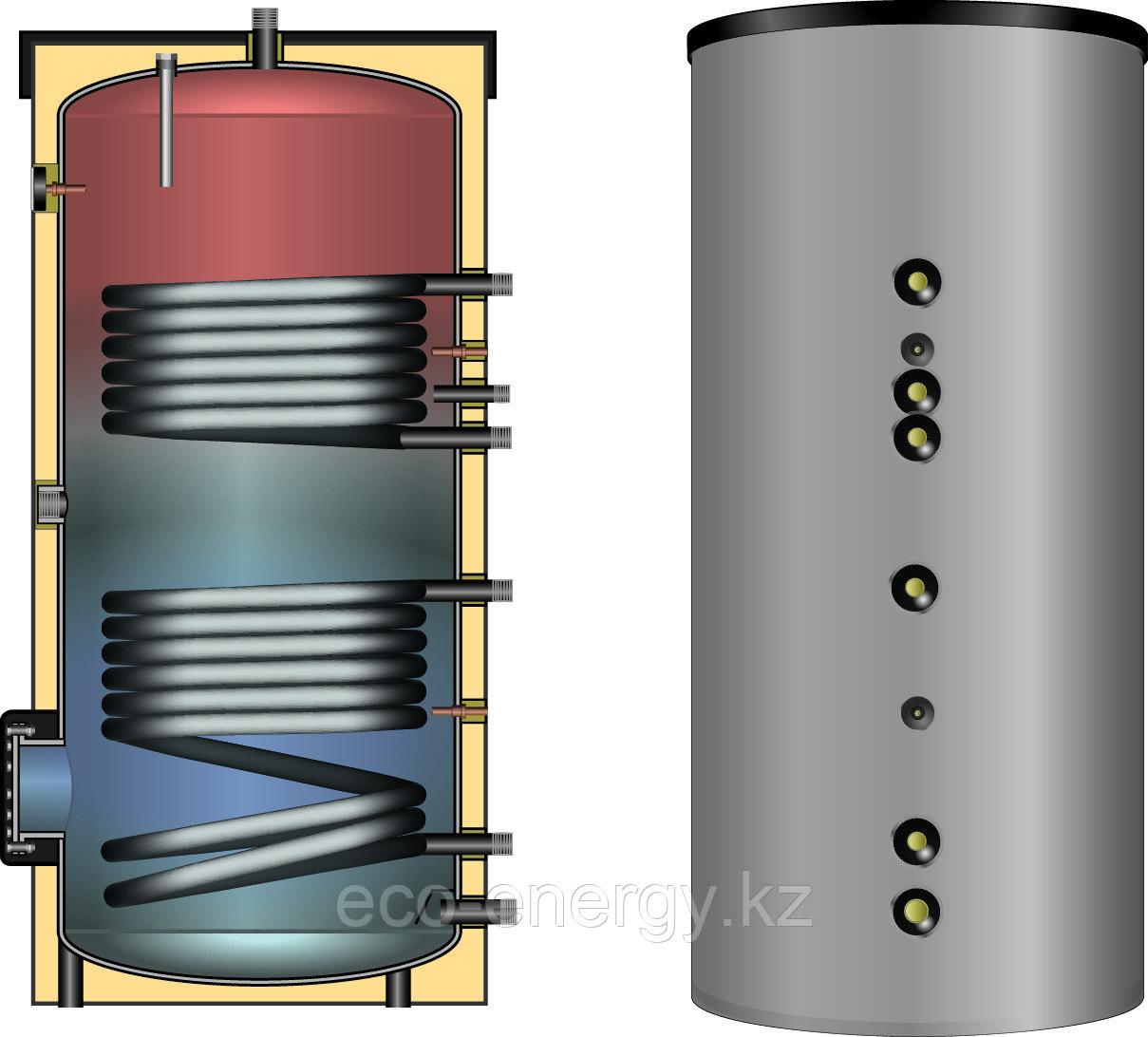

Низкотемпературный контур идущий от солнечных коллекторов, либо теплового насоса подходит к нижнему теплообменнику к самой холодной зоне. Теплоноситель более высокой температуры из системы отопления,  теплоснабжения или другого источника поступает к верхнему теплообменнику. Холодная вода поступает из системы холодного водоснабжения, через патрубки холодного водоснабжения, в бак и, благодаря теплообмену, разогревается и накапливается. При начале водоразбора, через патрубок горячего водоснабжения, разогретая вода поступает в систему ГВС. Для обеспечения комфортного потребления воды есть отдельно выход под линию рециркуляции.

В случае возможных сбоев в системе отопления или в качестве дополнительного теплового источника, в бак может быть установлена система электроотопления, которая представляет из себя электрический нагревательный элемент с резьбой 1 ½” НР. Который требует питания 220 В или 400 В, потребляемая мощность 3-9 кВт, в зависимости от модификации.

Бак изготовленс внутренним эмалевым покрытием, благодаря чему достигается высокая коррозийная стойкость и соответственно длительный срок эксплуатации бака.

Свойства

• напольные накопительные водонагреватели из стали S235JR с двумя гладкотрубными теплообменниками большой площади;
• внутренняя поверхность: эмаль в соответствии с DIN 4753, часть 3; наружная поверхность: грунтовка;
• магниевый анод 11/4 для усиления антикоррозийного действия катода в соответствии с DIN 4753, часть 6;
• Две гильзы для датчиков;
• термометр в комплекте поставки;
• в серийном исполнении с муфтой 11/2 для подключения системы электроотопления;
• ревизионное отверстие 180 x 110 x 150;
• все наружные резьбовые соединения с плоским уплотнением;
• не содержащая фторхлоруглеводород изоляция на основе твердого пенополиуретана толщиной 50 мм, в съемном кожухе из ПВХ в соответствии с DIN 4753, часть 8, цвета RAL 9006; 9010; 2002; 5015;
• рабочее давление 10 бар

<td colspan="4" style="vertical-align: top; border-width: 1px; border-style: solid; border-color: rgb(216, 215, 220); padding: 5px; text-align: ce</tr>

Тип накопителя KBD-B		200	300	400	500
Ёмкость	[л]	200	300	400	500
Диаметр без изоляции (изоляция не снимается)	[мм]	500	500	600	650
Диаметр с изоляцией	[мм]	600	600	700	750
Изоляция (несъёмная)	[мм]	50	50	50	50
Высота с изоляцией	[мм]	1232	1697	1660	1783
Установочные размеры	[мм]	1370	1800	1800	1970
Поверхность нагрева вверху/внизу	[м2]	0,6/0,8	0,8/1,2	1,0/1,5	1,2/1,8
Водяной объем в теплообменнике вверху/внизу	[л]	3,8/5,0	5,0/7,5	6,3/9,4	7,5/11,3
Мощность теплообменника (80/60/15 0C) вверху/внизу	[кВт]	16/28	23/37	28/46	32/56
Потеря давления в теплообменнике  вверху/внизу	[мбар]	30/70	35/90	45/120	55/250
Коэффициент мощности NL(добавка к мощности котла относительно номинальной производительности бойлера) вверху/внизу		1,23/3,6	1,8/8	2,1/11	2,5/14
Длительнаяпроизвод. бойлера по горячей воде (10°/80°/45°)	[л/ч]	410/710	605/970	720/1180	830/1400
макс. t/макс. p в системе питьевой воды	[°C/бар]	95/10	95/10	95/10	95/10
макс. t/макс. p в теплообменнике	[°C/бар]	160/25	160/25	160/25	160/25
Подключения
Трубопровод холодной/горячей воды (KW/WW)	[дюймы]	G 1	G 1	G 1	G 1
Циркуляционный трубопровод (Z)	[дюймы]	G ¾	G ¾	G ¾	G ¾
Наружная резьба теплообменников (VL/RL)	[дюймы]	G ¾	G ¾	G ¾	G ¾
Патрубок для ТЭНа (E-HZG)	[дюймы]	G 1½	G 1½	G 1½	G 1½
Номинальный диаметр контр.фланца (RFL)		DN 110	DN 110	DN 110	DN 110
Соединения для датчика/регулятора (F1, F2)
